KraftWell KRW1855-TM Покрасочная камера 18 х 5 х 5 м., 75 000 м3/ч
Производитель:
KraftWell (Китай (КНР))
Марка: KRW1855-TM
Описание: Покрасочно-сушильная камера для коммерческих автомобилей и специальной техники 18 х 5 х 5 м., 6х7,5 кВт, 75 000 м3/ч, 3 шт. газовые двухступенчатые горелки, освещение LED 16 верхних горизонтальных и 38 нижних вертикальных светильников 2932 Вт, тепловая мощность 780 кВт, 4-х створчатые ворота, вытяжка через стены.
Внутренние размеры длина
18,00 м
ширина
5,00 м
высота
5,00 м

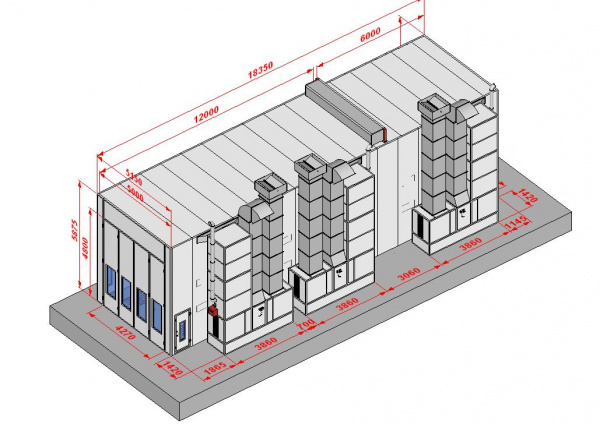

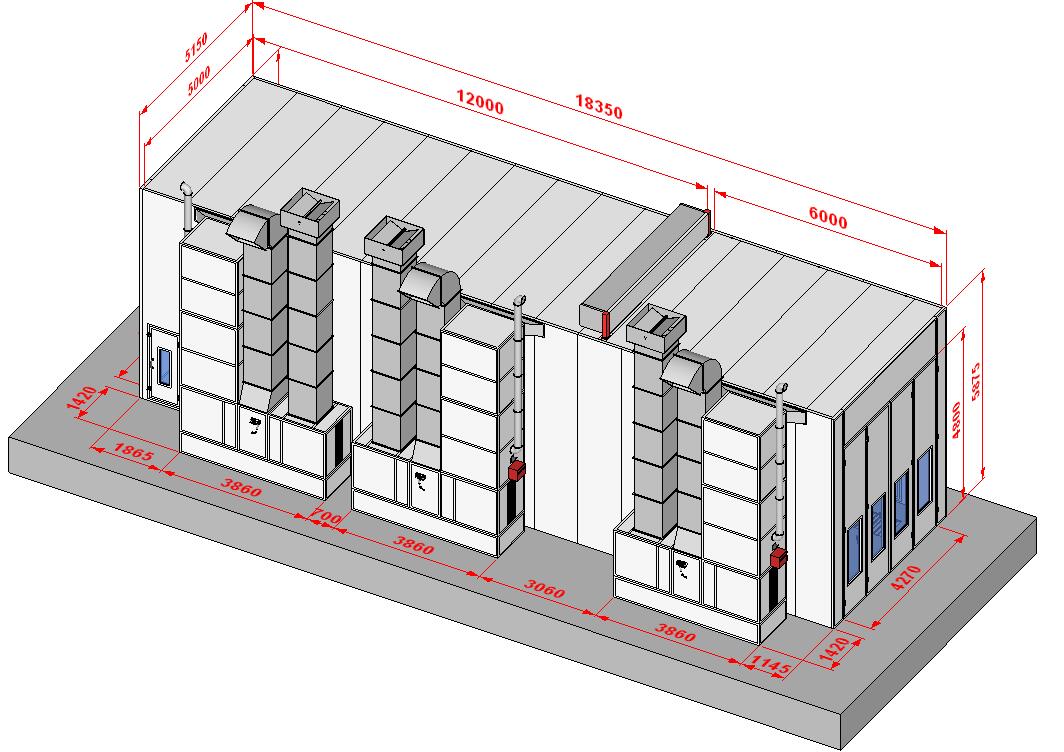

Внешние размеры длина
18,15 м
ширина
6,8 м
высота
5,6 м
Размер створа ворот ширина
4,00 м
высота
4,95 м
Эл. мощность освещения (54 светильника)
LED 2932 Вт
Мощность эл.двигателей
6 x 7,5 = 45 кВт
Воздушный поток
75000 м3/ч
Рабочая тепловая мощность
780 кВт
Конструкция кабины:
Монтируется на ровный бетонный пол
Вытяжка осуществляется.через секции, расположенные в основании стен
Утепленные EPS пластифицированные стеновые панели толщиной 75мм, состояще из двух оцинкованных листов толщиной 0.476 мм каждый и покрытые пластиком с внешних сторон, со специальным антибликовым покрытием. Все панели изготовлены с использованием роботизированных технологий сварки и прессовки.
Утепленного потолка
Фильтры
Предварительные G3, улавливающих 10 мк
Потолочные тонкой очистки G/F5, 600G, улавливающие 5 мк (по всей длине потолка кабины)
Экстракционные в стенах G3, улавливающие 98% использованной краски
Освещение LED (2932 Вт): верхнее наклонное 16 светильников, каждый состоит из 4 ламп (16х4х28=1792 Вт), нижнее вертикальное 38 светильников, каждый состоит из 2 ламп (38х2х15=1140 Вт)

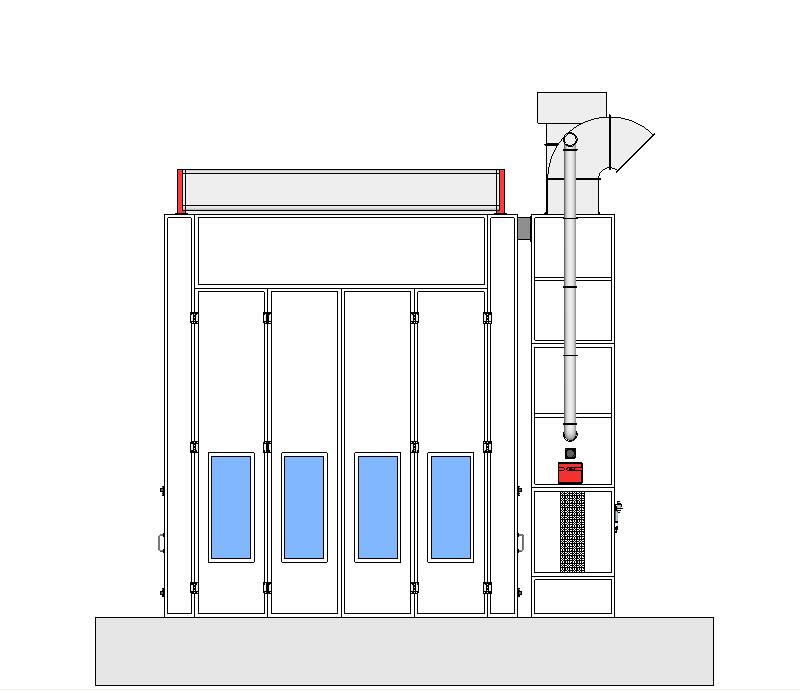

Въездные 4-х створчатые ворота (каждая створка со смотровым окном 5 х 500 х 1200 мм) шириной4,0 м. и высотой 4,95 м с большой алюминиевой ручкой
Выездные 4-х створчатые ворота (каждая створка со смотровым окном 5 х 500 х 1200 мм) шириной4,0 м. и высотой 4,95 м с большой алюминиевой ручкой
Роликовые ворота с электроприводом, расположенные в середине камеры, которые делят ее на две части длиной 6 м. и 12 м.
4 сервисных двери 800 х 2000 мм со смотровым стеклом (300 х 1200 мм)
Группа притока, состоящая из трех приточных блоков, каждый из которых включает в себя:
Газовую двухступенчатую горелку Rielo RS5 Natural (расход 28 м3)
Двухступенчатый теплообменник из нержавеющей стали300 кКал/ч
Нагнетающий вентилятор с электродвигателем 7,5 кВт
Фильтры предварительной очистки воздуха
Пневматическую рециркуляционную заслонку, управляемую с пульта управления
Группа вытяжки, состоящая из трех вытяжных блоков, каждый из которых включает в себя:
Вытяжный вентилятор с электродвигателем 7,5 кВт
Фильтры окончательной очистки воздуха (предотвращают образование налета краски на лопатках вентилятора и появление вибрации)
Дополнительно;
6 комплекта воздуховодов, каждый из которых состоит из 3 прямых, 1 угловой 90 град и 1 угловой 45 град секций.
3 выхлопные трубы длиной 5 м. каждая
Управление:
Современный микрокомпьютерный пульт управления всеми системами (380 В, 24 В)
Режим окраски
Режим сушки
Счетчик рабочего времени
Счетчик времени окраски и сушки
Датчик давления
2 экстренных выключателя
Предохранительное устройство от перегрева
Технические данные:
Производительность вентиляционной системы
75.000 м3/ч
Скорость потока (в пустой камере)
0,3 м/с
Тепловая мощность
780 кВт
Тепловой КПД
92 %
Установленная электрическая мощность
50 кВт
Рециркуляция воздуха в режиме сушки
90 %
Освещенность
LED2932 Вт
Технические характеристики:
| Длина, мм. | 18000 |
| Ширина, мм. | 5000 |
| Высота, мм. | 5000 |
| Мощность, кВт | 50 |
| Сеть, В | 220/380 |
| Тип | тунельная |
| Вытяжка | через стены |
| Освещение, Вт | LED2932 |
| Разделение пополам | роликовые с эл. приводом |
| Расход воздуха до, м3/ч | 75000 |
| Сервисных дверей | 4 |
| Тип топлива | газ |
