KraftWell KRW1555-MD Покрасочная камера 15 х 5 х 5 м., 84 000 м3/ч
Производитель:
KraftWell (Китай (КНР))
Марка: KRW1555-MD
Описание: Покрасочно-сушильная камера для коммерческих автомобилей и специальной техники 15 х 5 х 5 м., 4х7,5 кВт и 2х11 кВт, 84 000 м3/ч, 2 шт. газовые двухступенчатые горелки, освещение LED 20 верхних горизонтальных и 24 нижних вертикальных светильников 1920 Вт, тепловая мощность 520 кВт, 4-х створчатые ворота, вытяжка через стены.

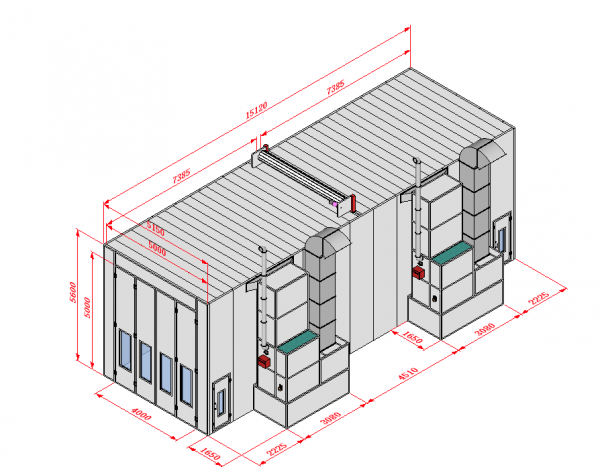

Внутренние размеры длина
15,00 м
ширина
5,00 м
высота
5,00 м

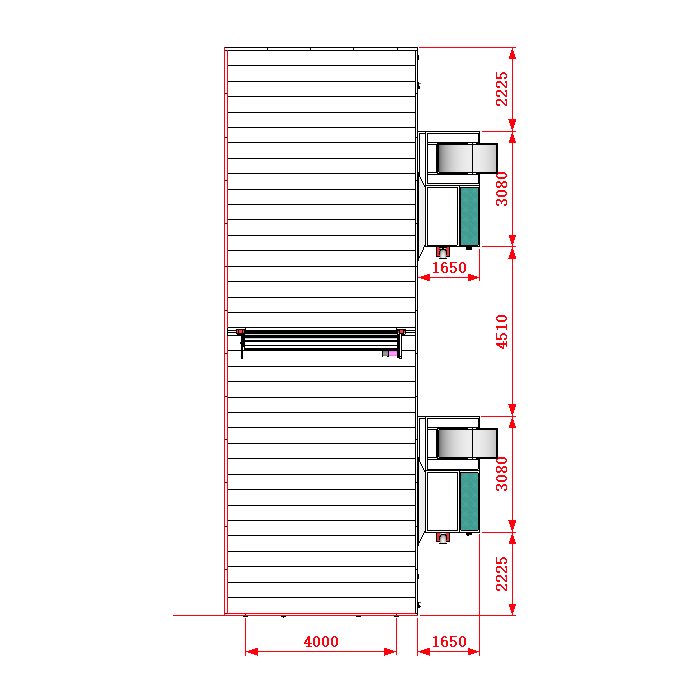

Внешние размеры длина
15,15 м
ширина
6,8 м
высота
5,6 м
Размер створа ворот ширина
4,00 м
высота
4,90 м
Эл. мощность освещения ( 44 светильника)
LED 1920 Вт
Мощность эл.двигателей
4 x 7,5 и 2 х 11 = 52 кВт
Воздушный поток
84000 м3/ч
Рабочая тепловая мощность
520 кВт
Конструкция кабины:
Монтируется на ровный бетонный пол
Вытяжка осуществляется.через секции, расположенные в основании стен
Утепленные EPS пластифицированные стеновые панели толщиной 75мм, состояще из двух оцинкованных листов толщиной 0.476 мм каждый и покрытые пластиком с внешних сторон, со специальным антибликовым покрытием. Все панели изготовлены с использованием роботизированных технологий сварки и прессовки.
Утепленного потолка
Фильтры
Предварительные G3, улавливающих 10 мк
Потолочные тонкой очистки G/F5, 600G, улавливающие 5 мк (по всей длине потолка кабины)
Экстракционные в стенах G3, улавливающие 98% использованной краски
Освещение LED (1920 Вт): верхнее наклонное 20 светильников, каждый состоит из 4 ламп (20х4х15=1200 Вт), нижнее вертикальное 24 светильников, каждый состоит из 2 ламп (24х2х15=720 Вт)

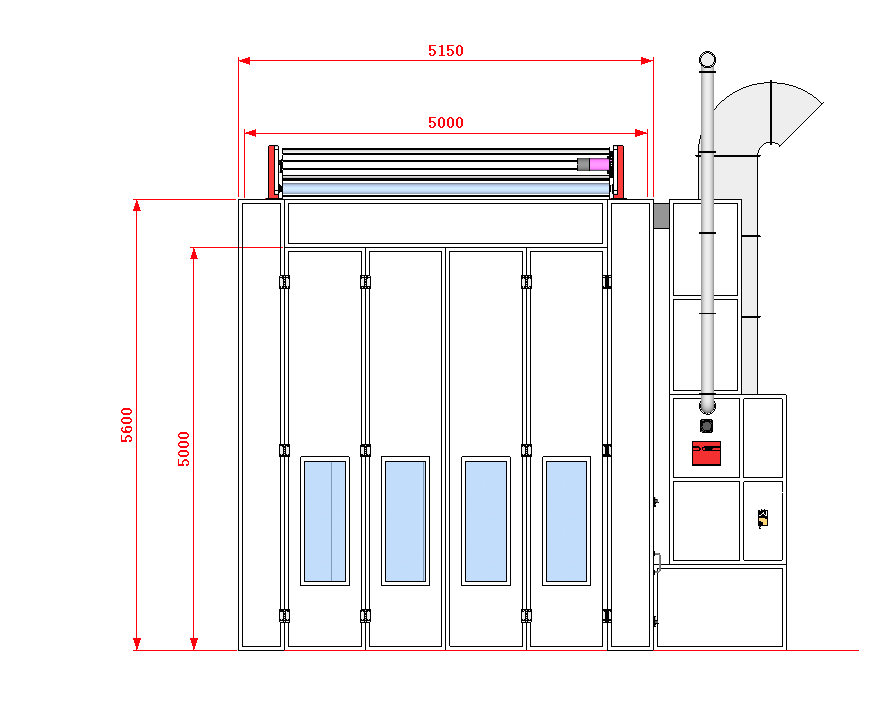

Въездные 4-х створчатые ворота (каждая створка со смотровым окном 5 х 500 х 1200 мм) шириной4,0 м. и высотой 4,9 м с большой алюминиевой ручкой

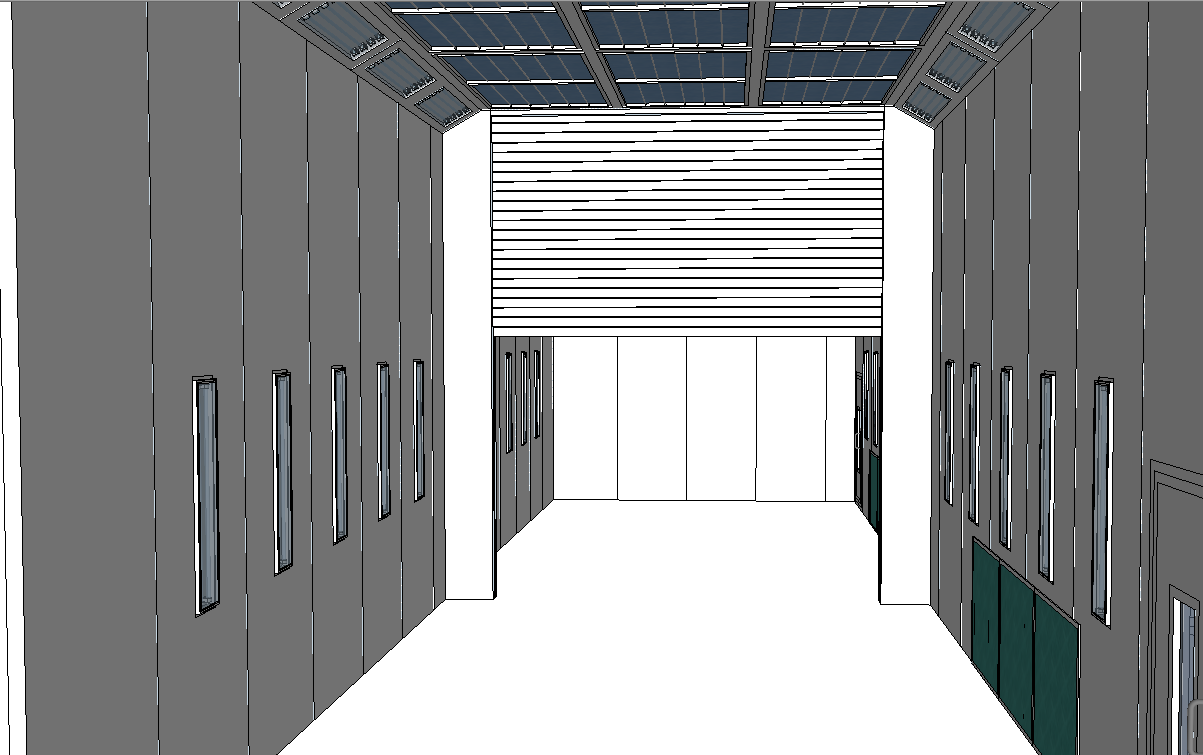

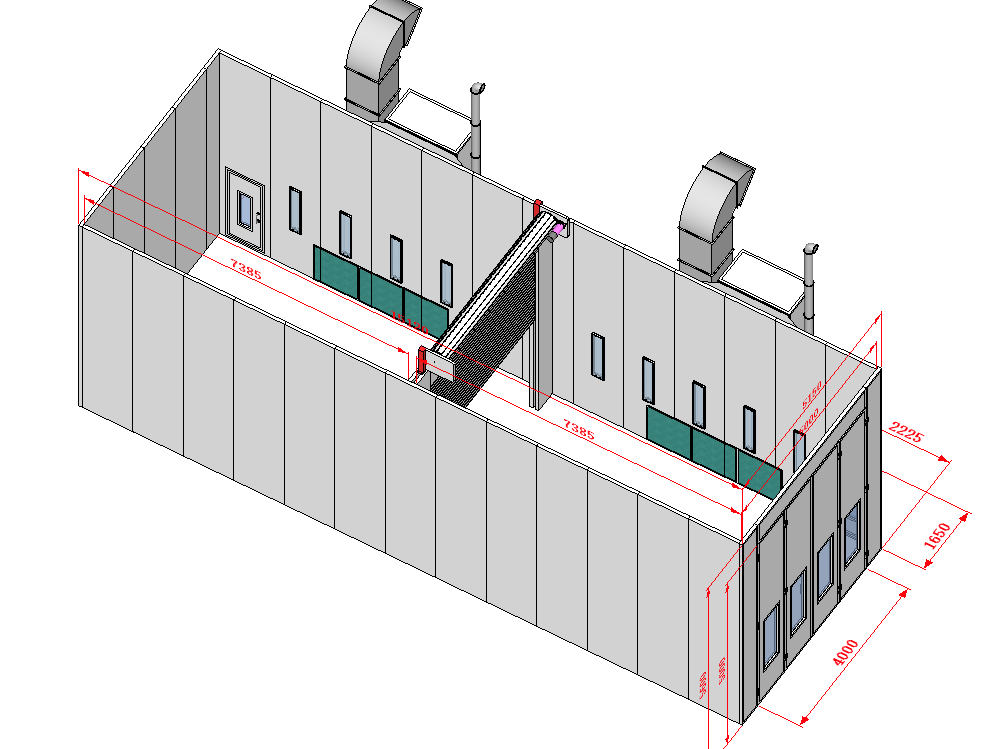

Роликовые ворота с электроприводом, расположенные в середине камеры, которые делят ее на две равных части длиной 7,5м. каждая.
2 сервисных двери 800 х 2000 мм со смотровым стеклом (300 х 1200 мм)

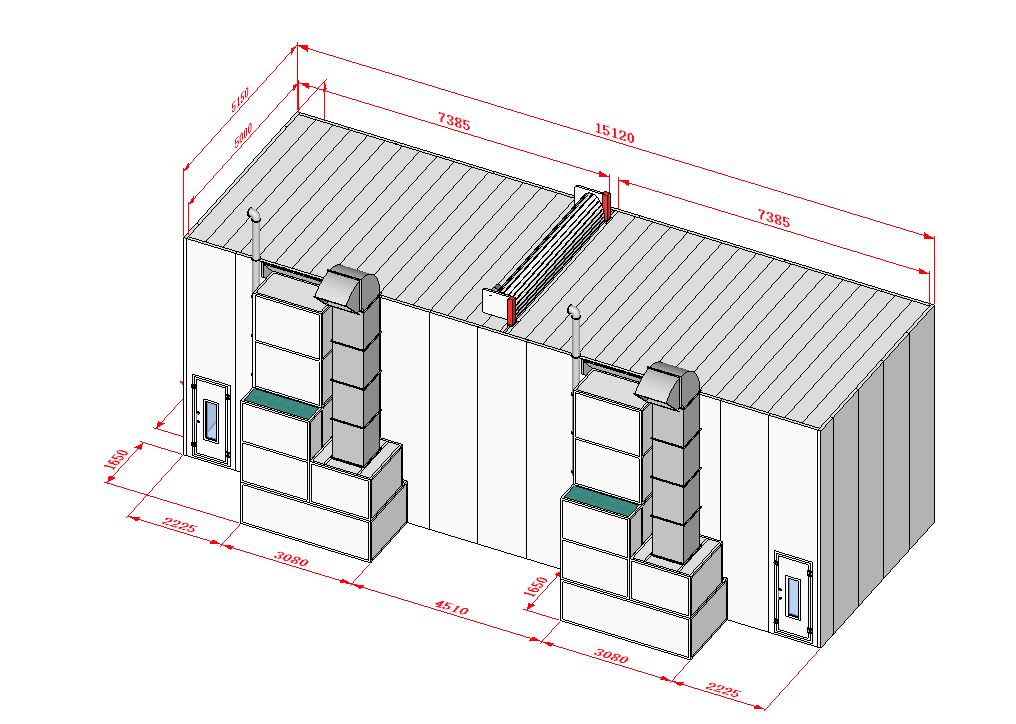

Группа притока, состоящая из двух приточных блоков, каждый из которых включает в себя:
Дизельную двухступенчатую горелку Rielo RG5S
Двухступенчаты теплообменник из нержавеющей стали300 кКал/ч
Два нагнетающих вентилятора с двумя электродвигателями по 7,5 кВт каждый
Фильтры предварительной очистки воздуха
Пневматическую рециркуляционную заслонку, управляемую с пульта управления
Группа вытяжки, состоящая из двух вытяжных блоков, каждый из которых включает в себя:
Вытяжный вентилятор с электродвигателем 11 кВт
Фильтры окончательной очистки воздуха (предотвращают образование налета краски на лопатках вентилятора и появление вибрации)
Дополнительно;
4 комплекта воздуховодов, каждый из которых состоит из 3 прямых, 1 угловой 90 град и 1 угловой 45 град секций.
2 выхлопные трубы длиной 5 м. каждая
Управление:
Современный микрокомпьютерный пульт управления всеми системами (380 В, 24 В)
Режим окраски
Режим сушки
Счетчик рабочего времени
Счетчик времени окраски и сушки
Датчик давления
2 экстренных выключателя
Предохранительное устройство от перегрева
Технические данные:
Производительность вентиляционной системы
84.000 м3/ч
Скорость потока (в пустой камере)
0,3 м/с
Тепловая мощность
520 кВт
Тепловой КПД
92 %
Установленная электрическая мощность
55 кВт
Рециркуляция воздуха в режиме сушки
90 %
Освещенность
LED1920 Вт
Технические характеристики:
| Длина, мм. | 15000 |
| Ширина, мм. | 5000 |
| Высота, мм. | 5000 |
| Мощность, кВт | 55 |
| Сеть, В | 220/380 |
| Тип | тупиковая |
| Вытяжка | через стены |
| Освещение, Вт | LED1980 |
| Разделение пополам | роликовые с эл. приводом |
| Расход воздуха до, м3/ч | 84000 |
| Сервисных дверей | 2 |
| Тип топлива | дизель |
