IPRO BM5 легковой балансировочный станок

Производитель: ООО "Технокар" (Россия) Марка: BM5

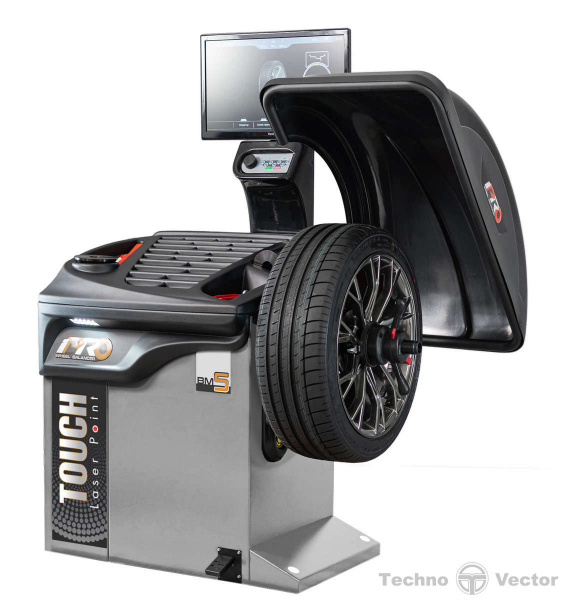

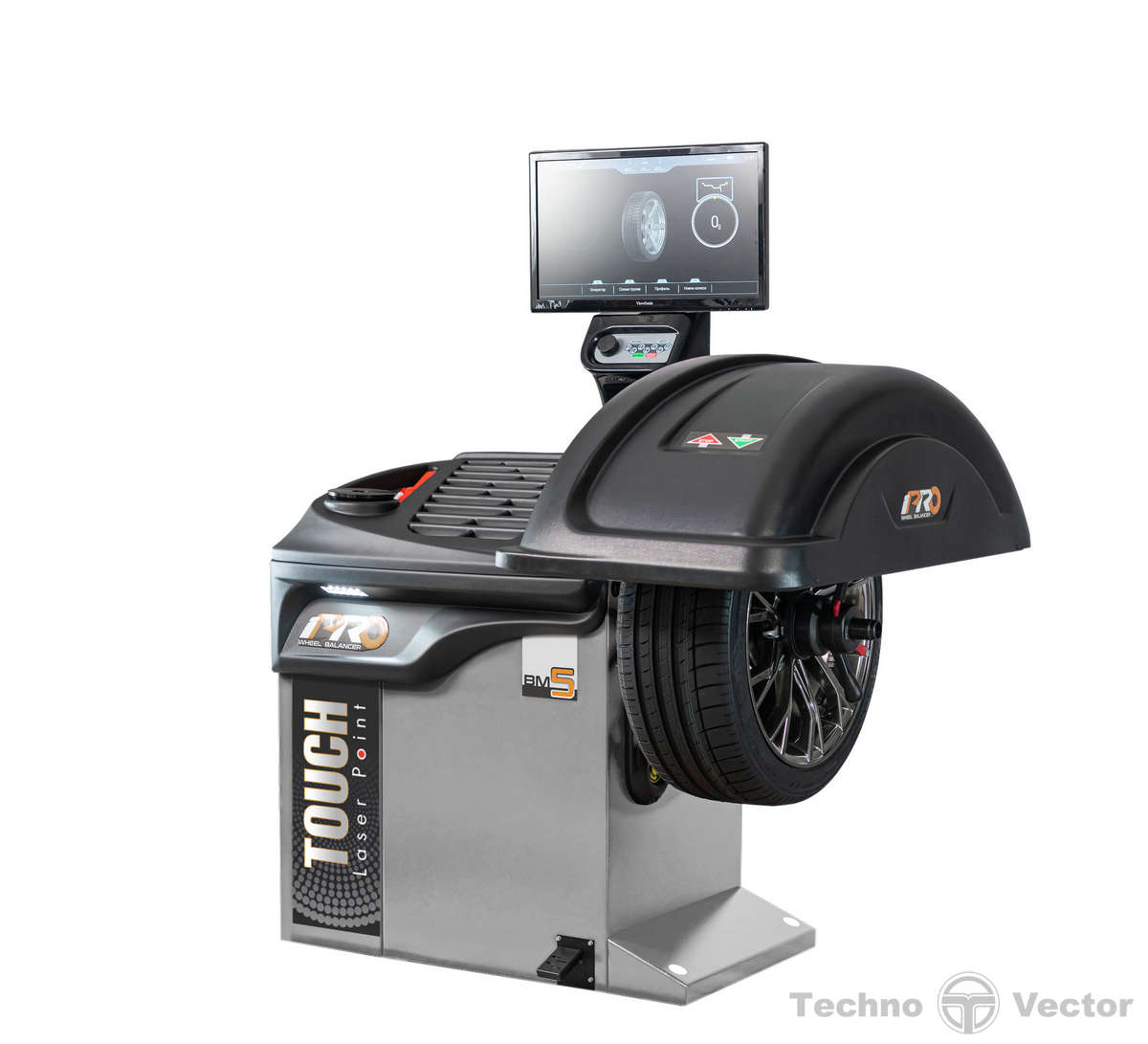

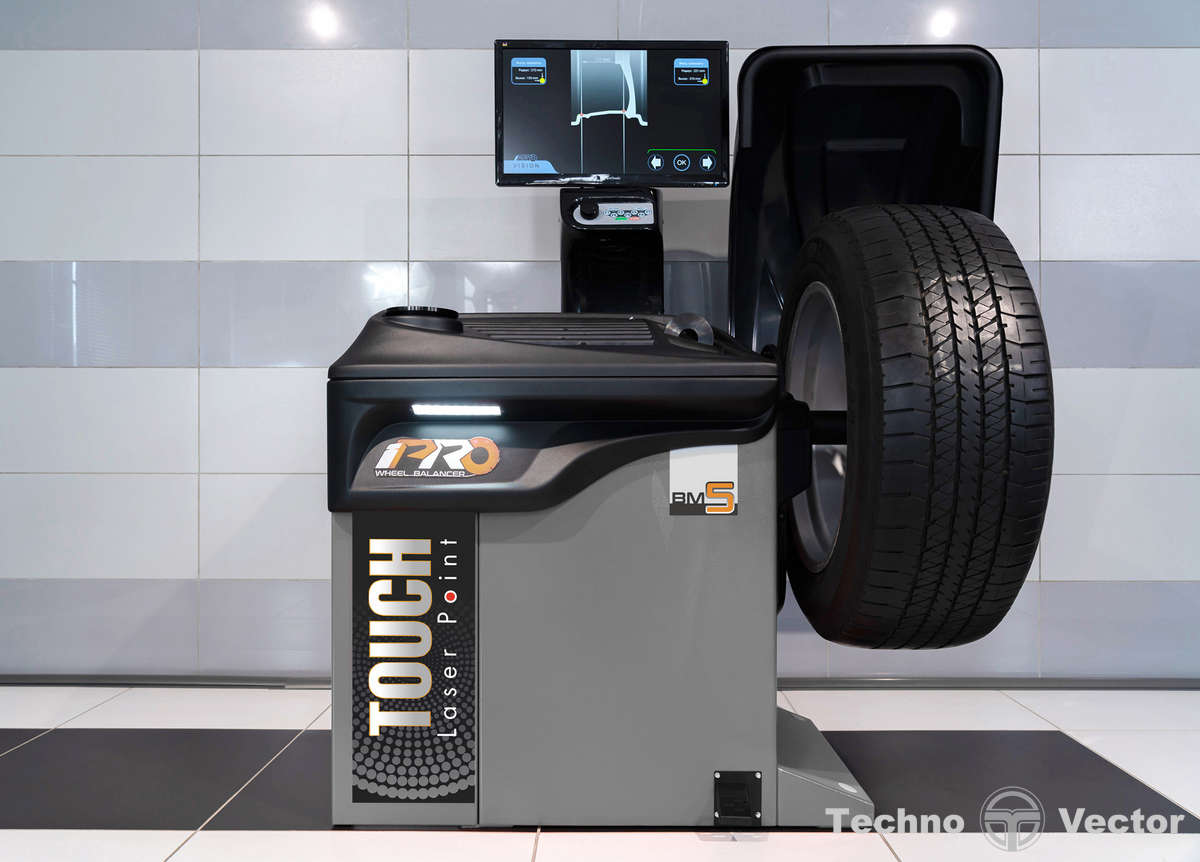

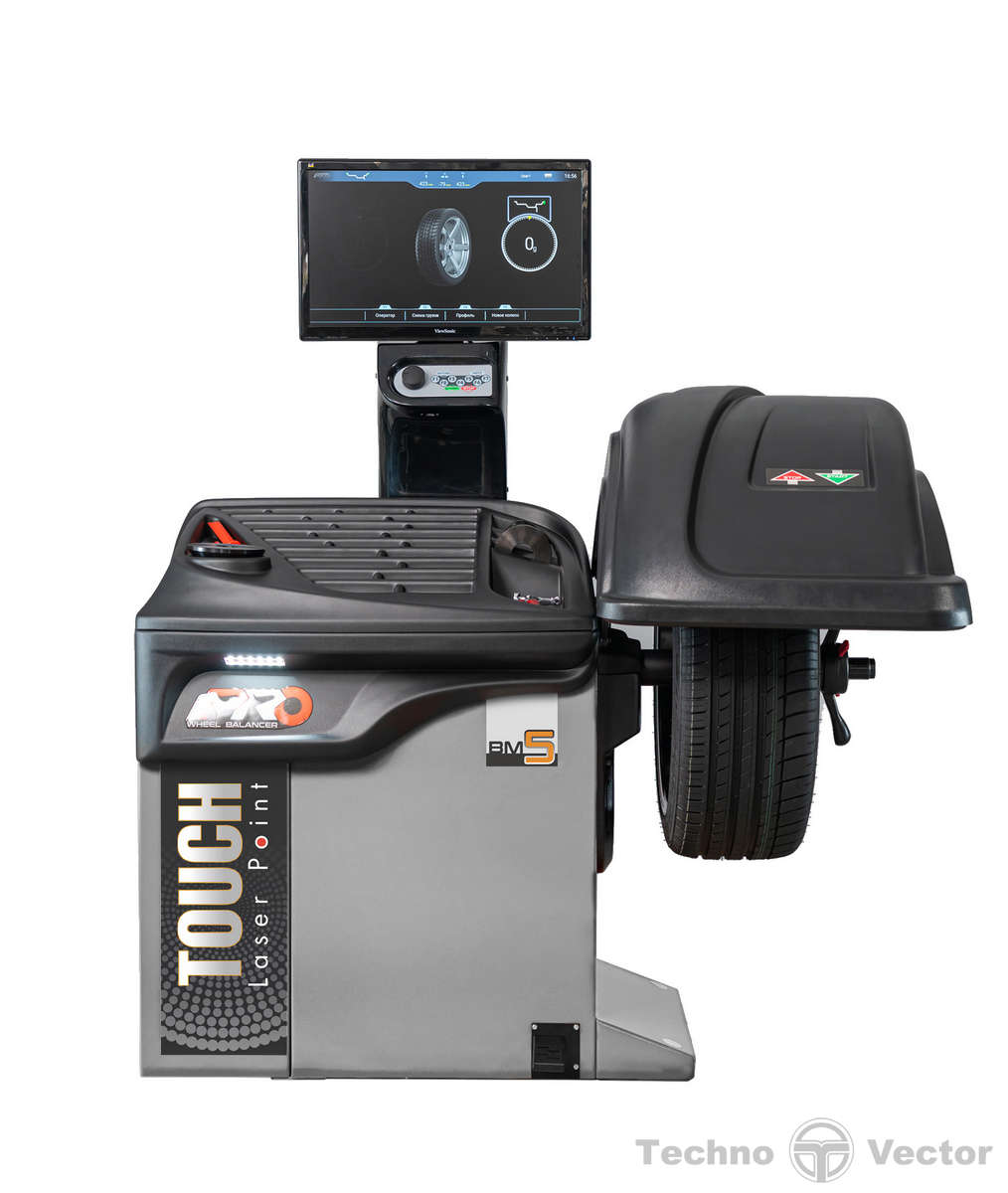

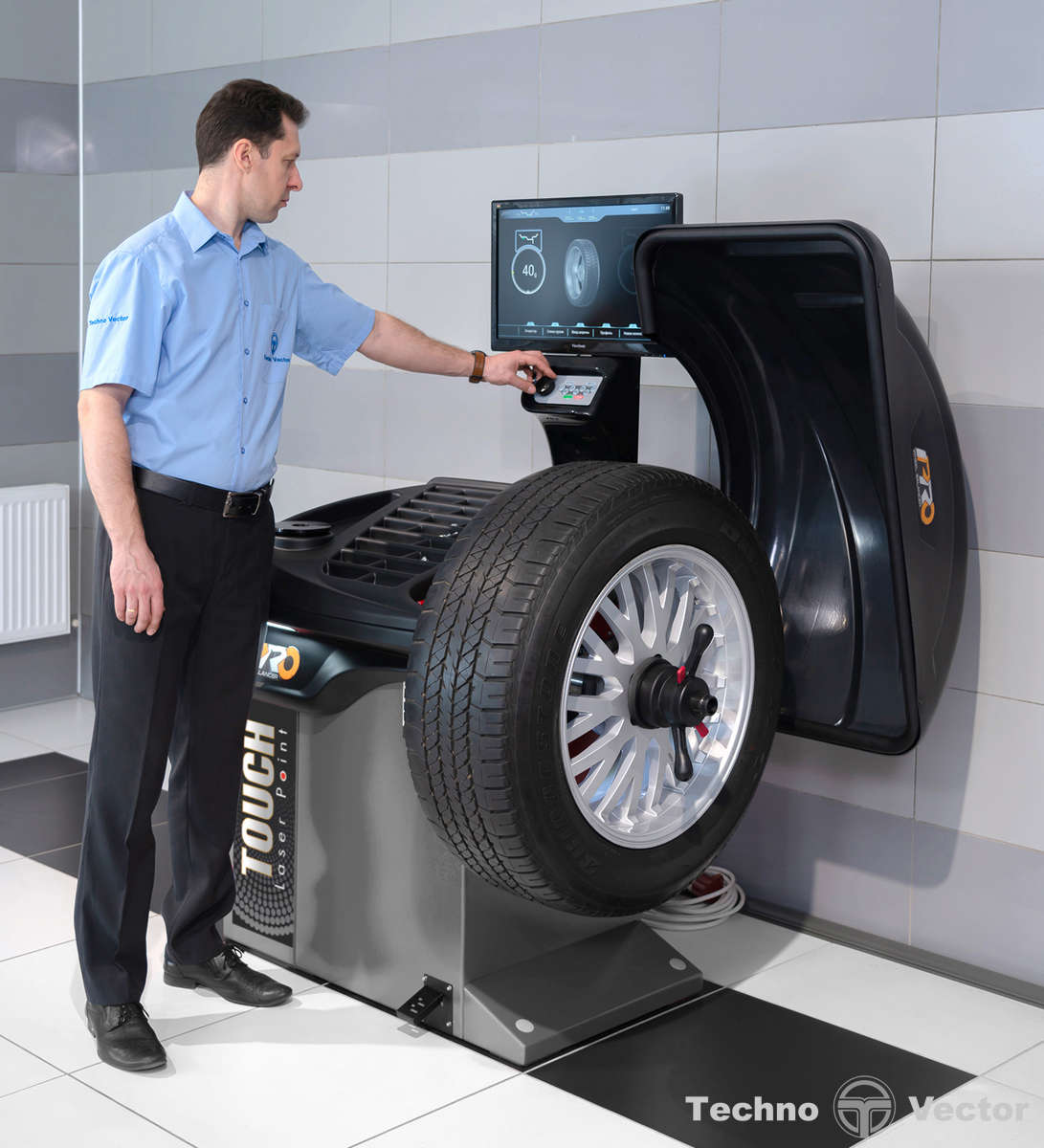

Стенд балансировочный iPRO BM5

Функциональные особенности

Автоматическое определение размеров диска электронной измерительной линейкой

Многофункциональная клавиатура для управления станком.
Лазерный точечный указатель для точного обозначения места установки груза.
Все параметры, вводимые линейкой, отображаются на экране

Варианты запуска процесса балансировки

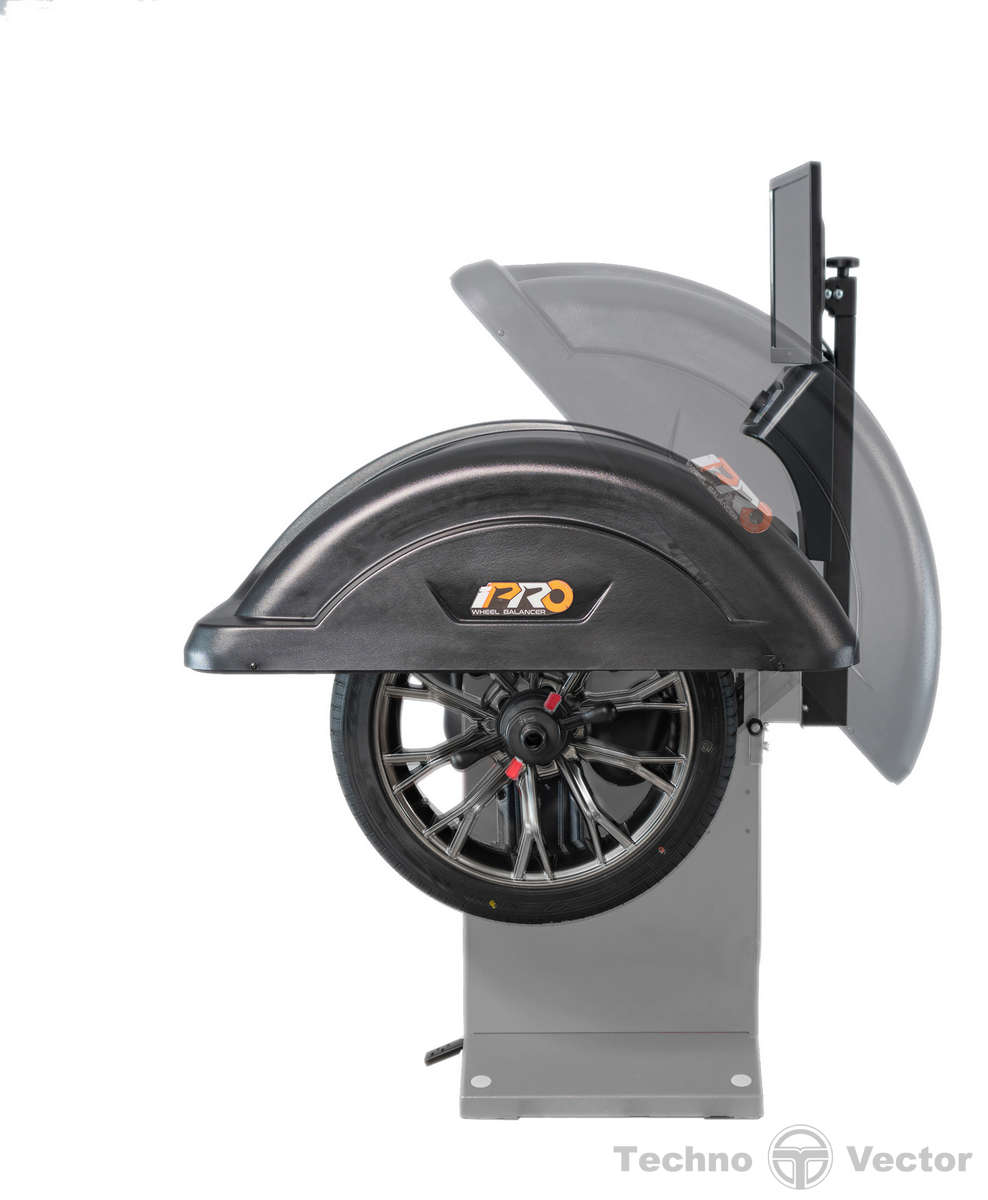

Автоматическое - закрыванием кожуха
Нажатием кнопки START на клавиатуре

Контроль геометрии диска

Нарушение геометрии диска приводит к возникновению неуравновешенных центробежных сил с разными векторами, что создает вибрацию колеса и нагрузки на подвеску и рулевой механизм.

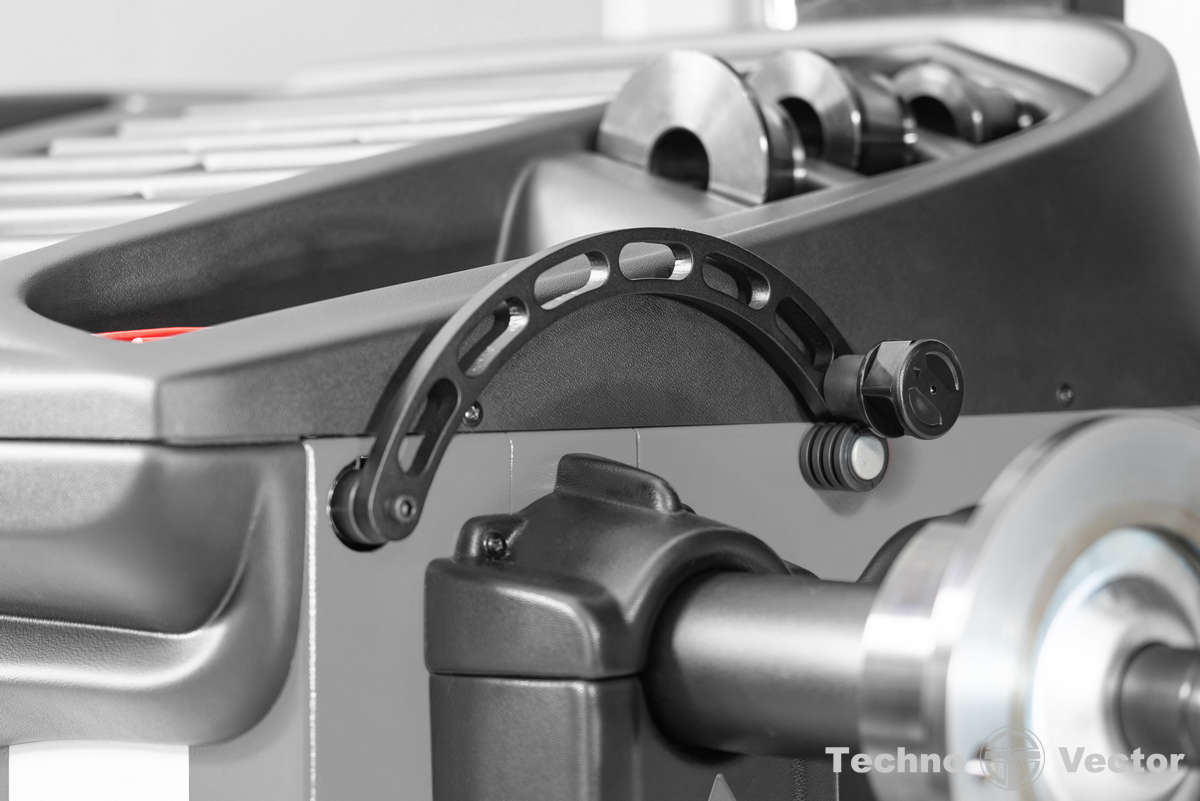

Измерение геометрии осуществляется при помощи датчика, установленного на электронной линейке. Результат измерения отображается на экране баланисровочного стенда iPRO в виде полярной системы координат (радиус диска с привязкой к углу).

После выполнения измерения по всей окружности программа выводит минимальное, максимальное и номинальное отклонение.

Значительное отклонение выявляет потребность ремонта или замены диска.

Датчики и автоматизация

В балансировочном оборудовании iPRO используются технические решения, позволяющее автоматизировать и упростить работу с оборудованием, а также сократить время обслуживания клиента.

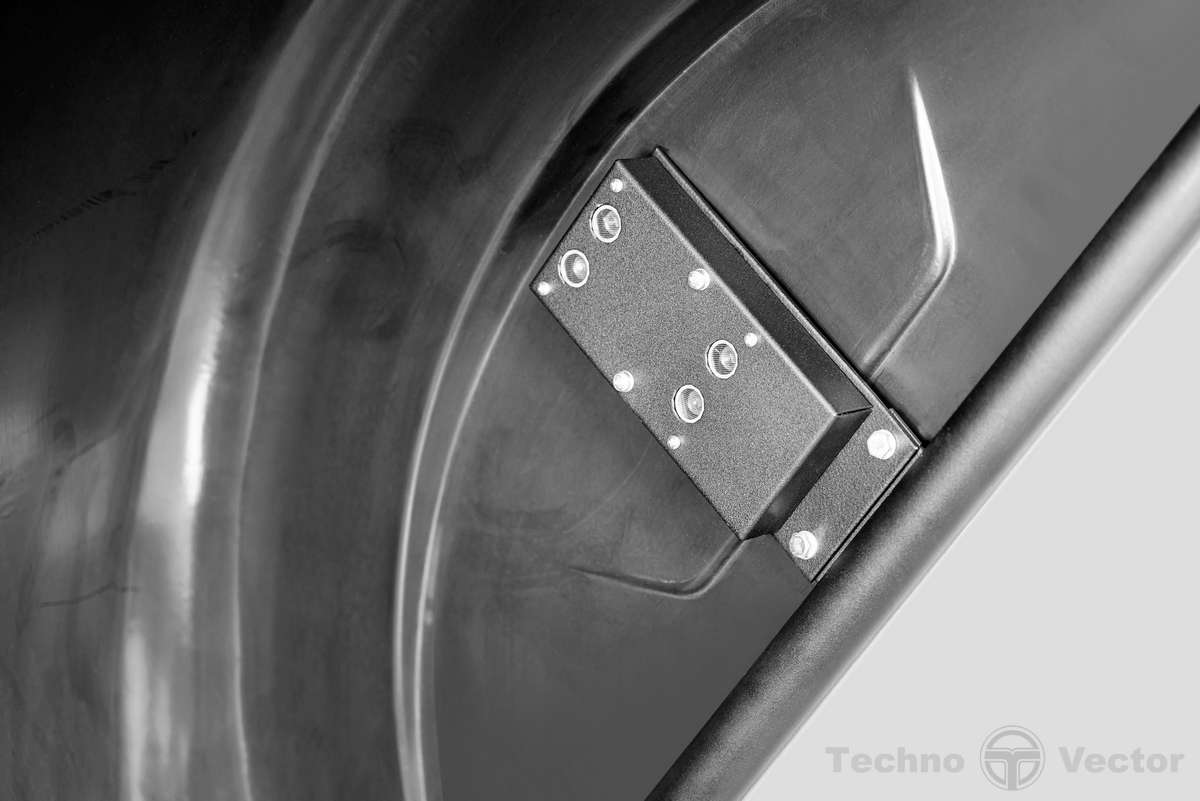

Измерение ширины колеса производится ультразвуковым сенсором
Электромеханический тормоз для точной фиксации колеса в месте установки корректирующей массы
Функция автоматического доворота колеса до места установки груза
Точное обозначение места установки груза осуществляется лазерным указателем
Возможность установки груза линейкой
Установка грузов на «6 часов» (грузов на клеящейся основе) и на «12 часов» (грузов с прижимной пружиной)

Схемы (программы) установки грузов на колеса

F1 - два прибивных грузика: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
F2 - прибивной и адгезивный грузик: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
F3 - два адгезивных грузика: обе плоскости измеряются линейкой
F4 - два адгезивных грузика: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
F5 - адгезивный и прибивной грузик: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
F6 - прибивной и адгезивный грузик: обе плоскости измеряются линейкой

Оснащение

Цветной монитор 24’’ для графического отображения всех процессов и настроек

Одноплатный микрокомпьютер с мощным процессором

Высокая точность измерений
ОС Android
Качественная 3D-графика
USB-разъем на панели для обновления ПО

Эргономика и удобство использования

Универсальные ячейки для хранения грузов и инструментов
Многофункциональная клавиатура управления стендом

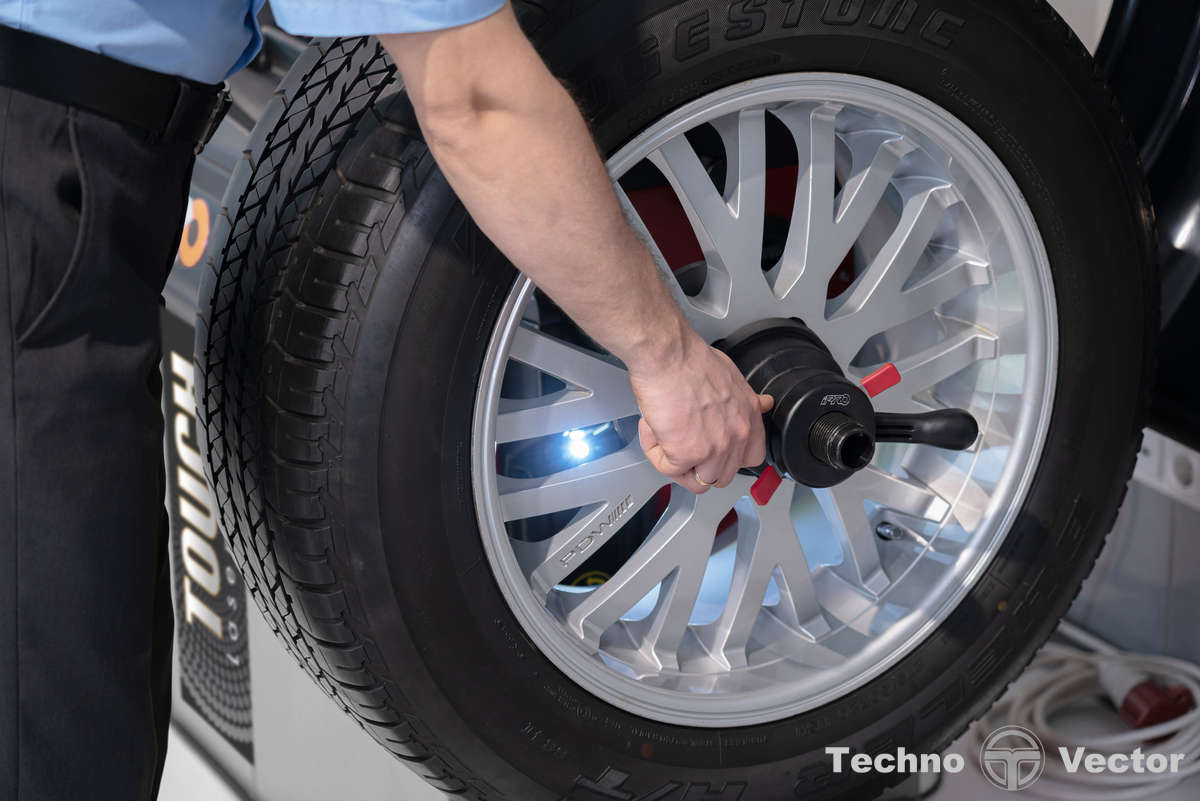

Система установки колеса

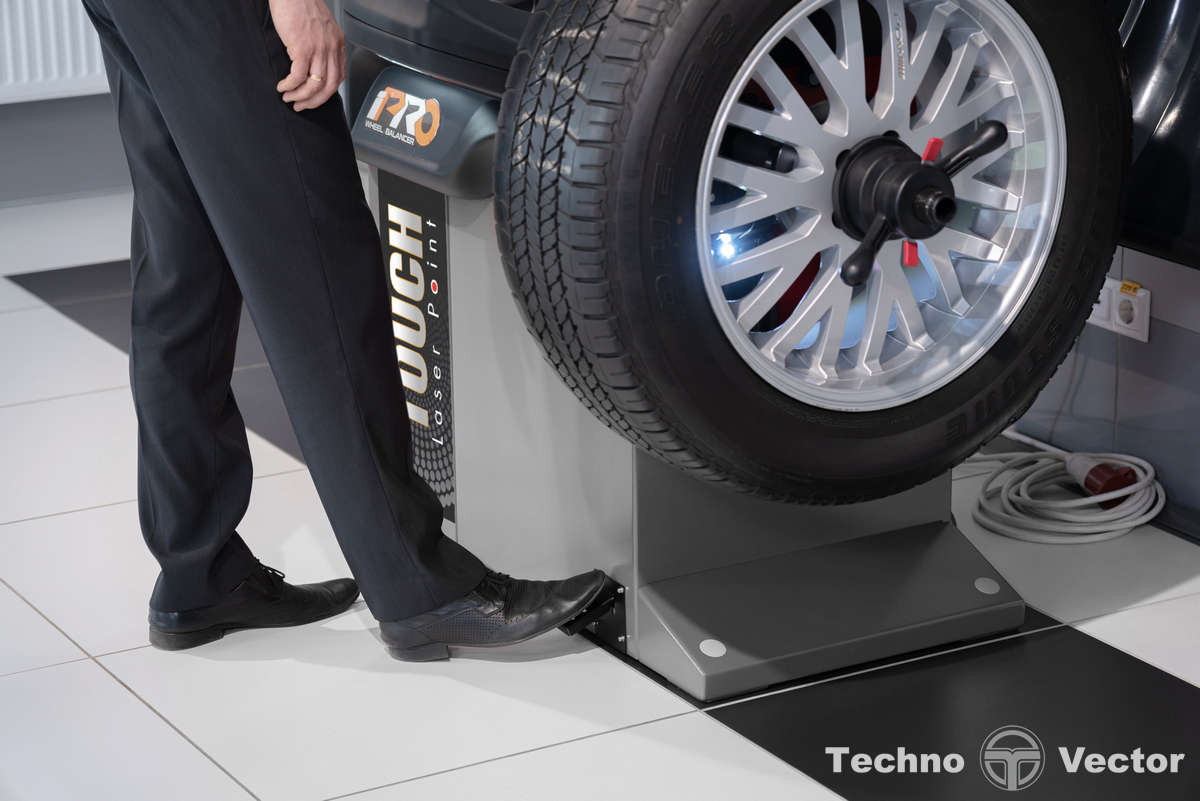

Ускоренное затягивание гайки нажатием на педаль
Вал диаметром 40 мм

Комплект поставки

Клещи для снятия грузиков

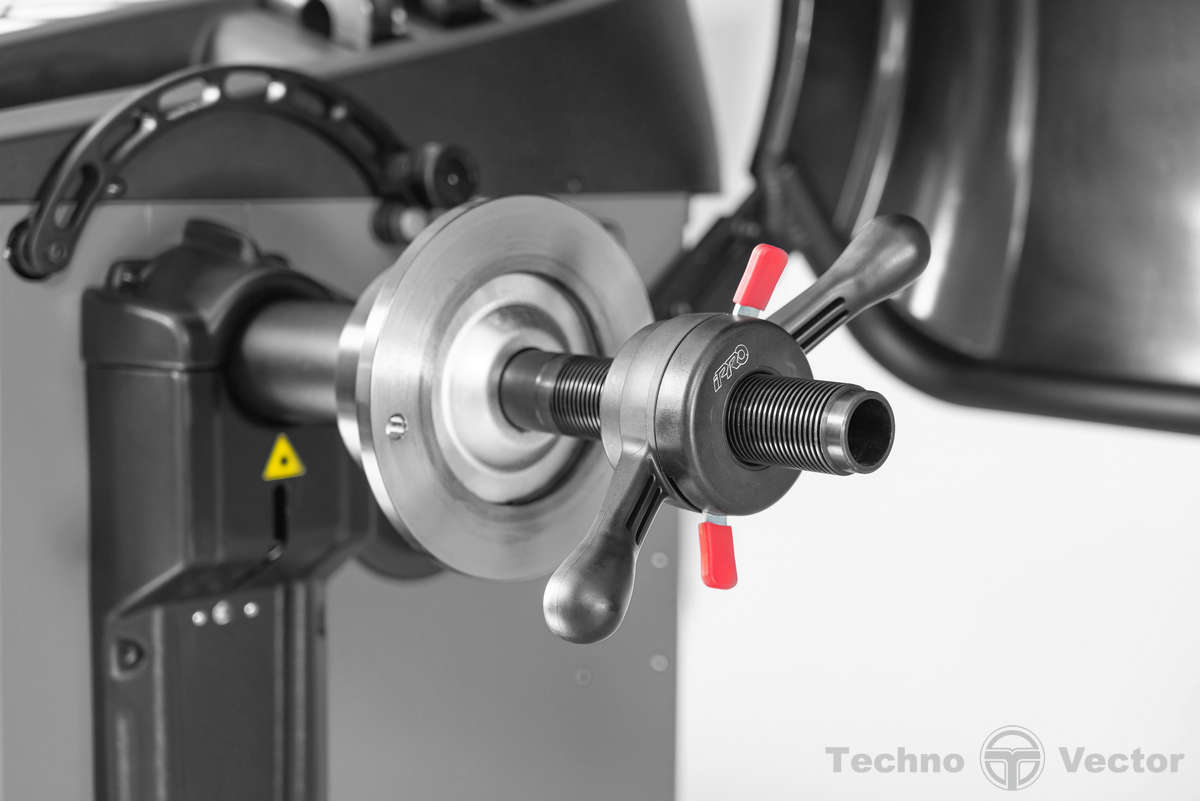

Быстросъёмная гайка
Защитный колпак
Комплект из 3 конусов (+ комплект Джип отдельно)
Калибровочный грузик
Лопатка для снятия самоклеющихся грузиков
Циркуль для измерения ширины обода

Особенности балансировочного стенда iPRO BM5

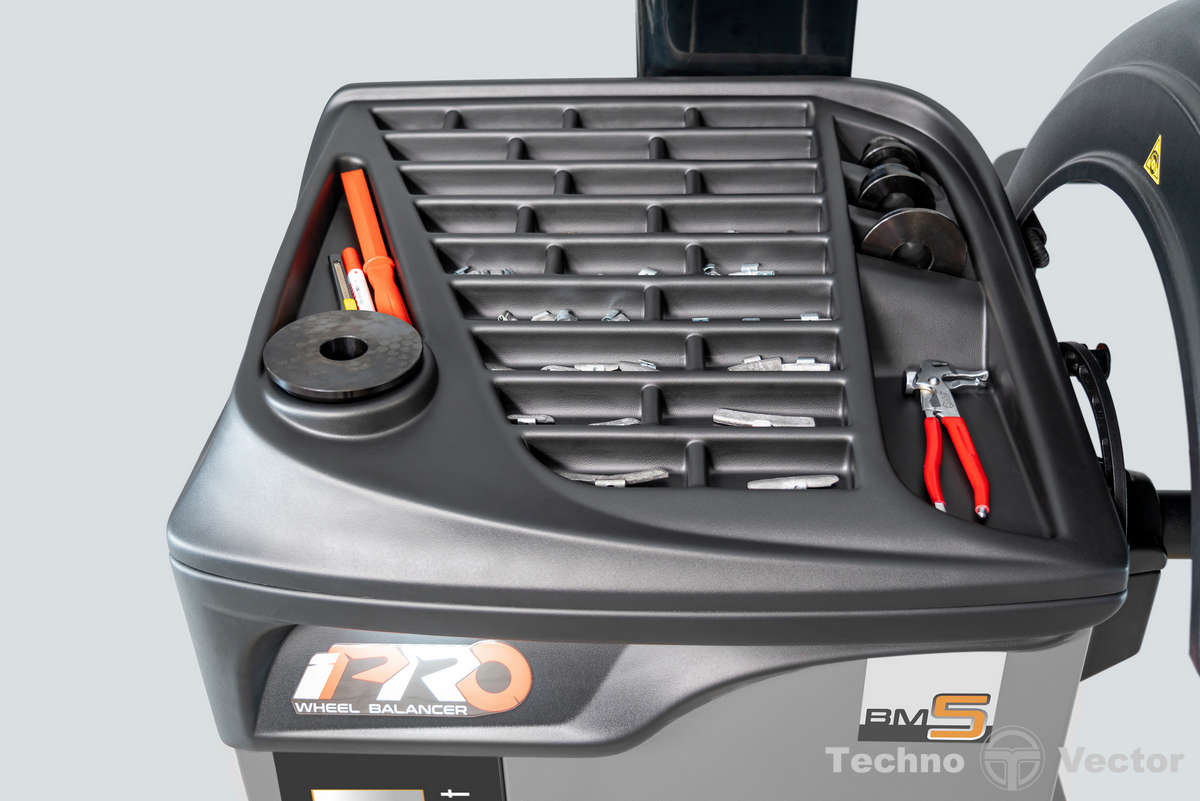

Основная рабочая поверхность содержит 30 универсальных ячеек для хранения балансировочных грузов, конусов и других приспособлений.
Многофункциональная клавиатура

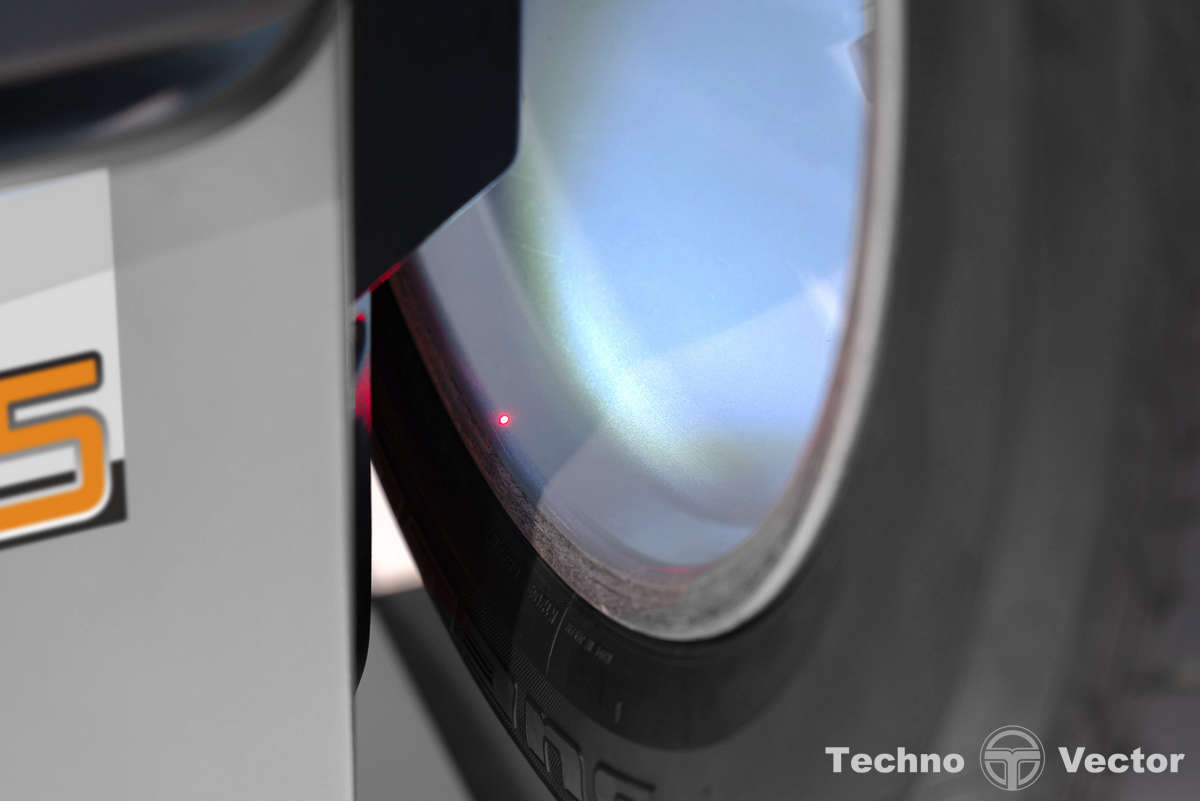

Лазерный точечный указатель места установки груза

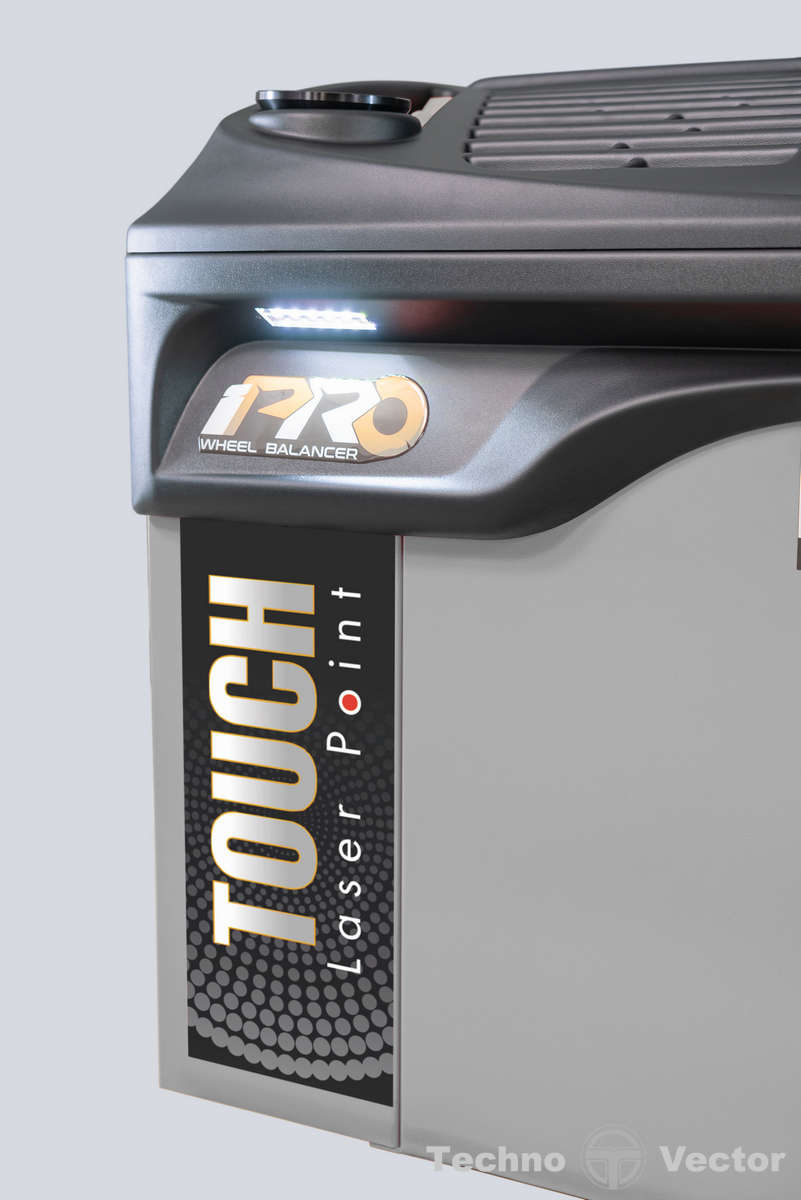

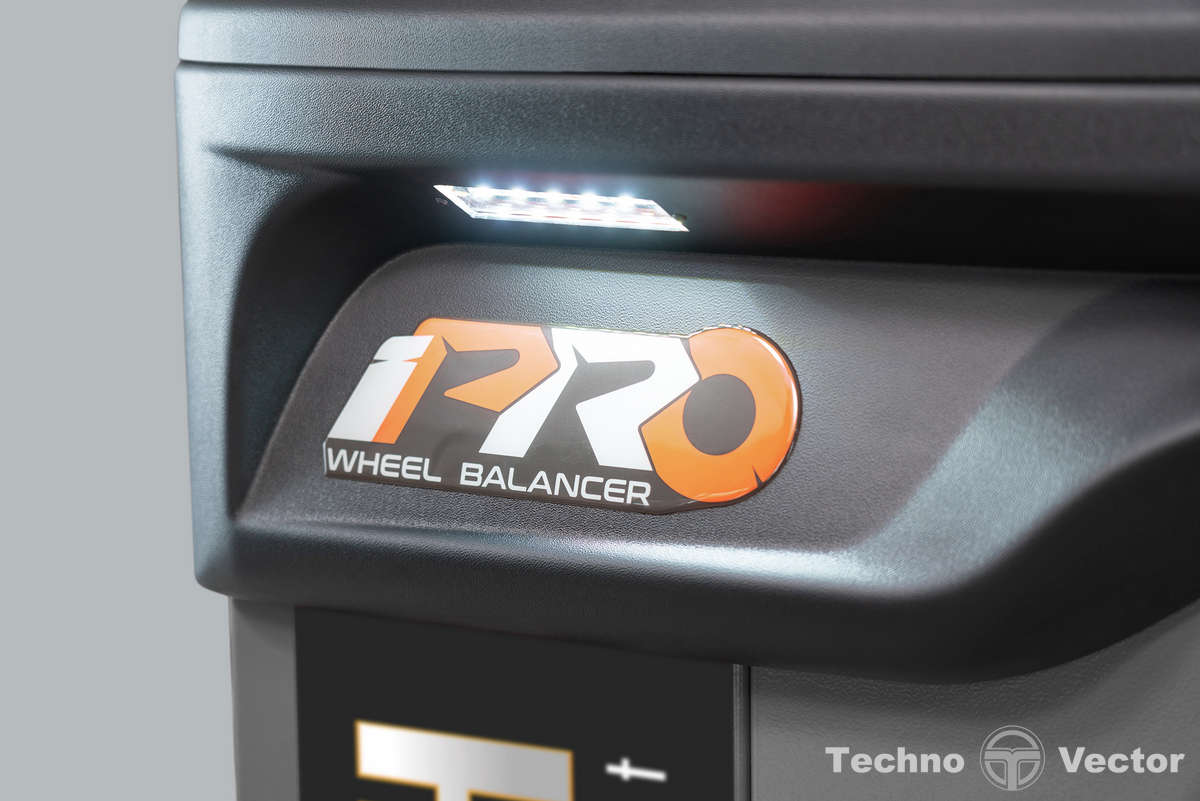

Подсветка

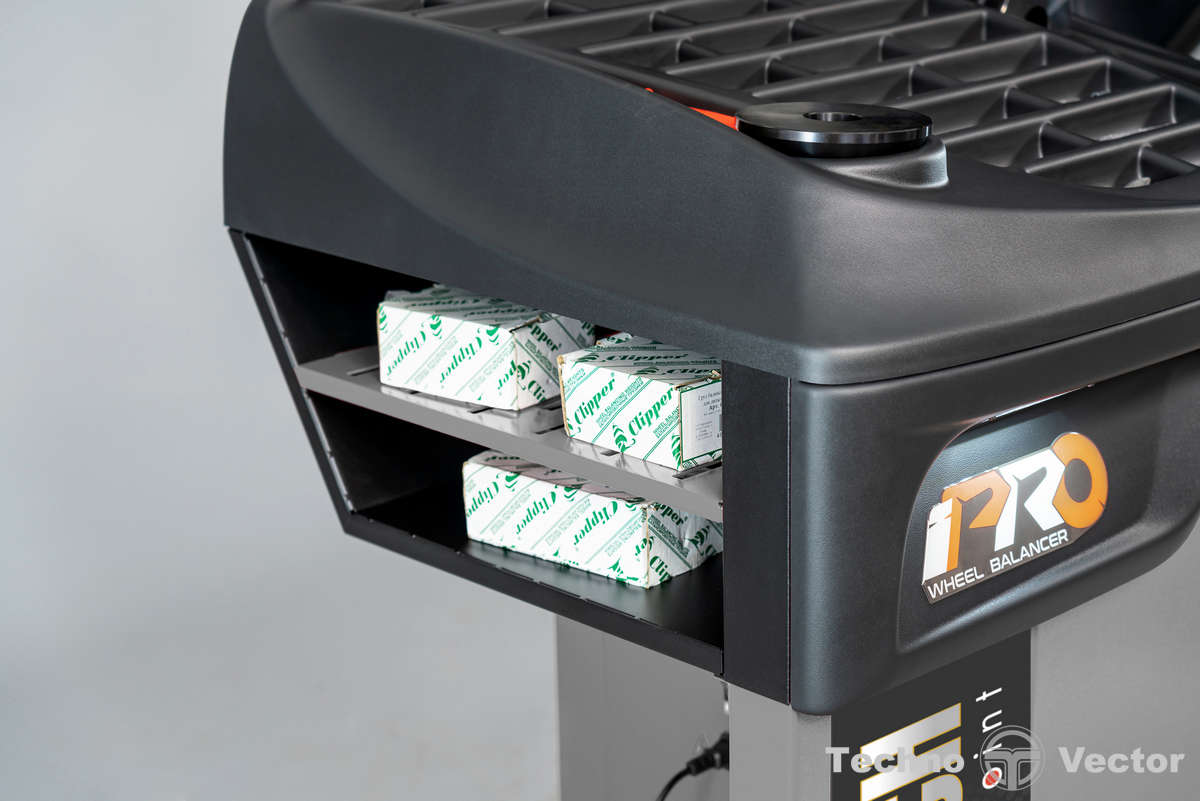

Дополнительные полки для хранения коробок с балансировочными грузами, конусов и других приспособлений.

Голосовое сопровождение

После измерений стенд озвучит груз какого веса необходимо установить на колесо и с какой стороны. Это позволяет ускорить процедуру балансировки колес.

Доступные цвета

По предварительному согласованию с покупателем цвет оборудования может быть:

RAL 7011 RAL 7011

RAL 3002 RAL 3002

Технические характеристики

Диапазон измерений неуравновешенной массы дисбаланса, г от 0 до 100 Дискретность измерений неуравновешенной массы дисбаланса, г
1 Время цикла балансировки (колесо 195/65R15), с
от 4,1 Диаметр обода балансируемого колеса, дюймы
- для штампованных дисков
- для литых дисков

12-28
13-28
Максимальный диаметр шины баланстируемого колеса, мм 900 Габаритные размеры балансировочного стенда (Ш х Г х В), мм, не более
- поднятый кожух
- опущенный кожух
1393 х 1001 х 1665
1393 х 1104 х 1655
Максимальная масса балансируемого колеса, кг, не более 70 Масса балансировочного стенда, кг 160 Напряжение питания переменного тока, В 230+/-10% Частота переменного тока, Гц 50/60 Потребляемая мощность, Вт 350

Руководство по эксплуатации

Габаритные размеры

Технические характеристики:

Клавиатура	Многофункциональная с джойстиком
Монитор	24"
Количество ячеек	30
3D Сканер	Нет
Лазерный указатель	точечный
Дополнительные полки	Да
Дополнительные ящики	Нет
Время балансировки	4,1
WiFi	Да
Электронная линейка	Да
Подсветка	Да
