ЛТК-4Л-СП-11 Стационарная линия технического контроля для контроля тех. состояния л/а с нагрузкой на ось до 3т при проведении техосмотра, инспекционного контроля, для проведения ремонтных и регулировочных работ. Установка блока роликов вровень с полом.
Производитель:
(Россия)
Марка: ЛТК-4Л-СП-11
Описание: ЛТК-4Л-СП-11 Стационарная линия технического контроля для контроля тех. состояния л/а с нагрузкой на ось до 3т при проведении техосмотра, инспекционного контроля, для проведения ремонтных и регулировочных работ. Установка блока роликов вровень с полом.
Линия технического контроля ЛТК-4Л-СП-11 предназначена для контроля технического состояния легковых автомобилей с нагрузкой на ось до 3 тонн при проведении технического осмотра, инспекционного контроля, а так же может использоваться для проведения ремонтных и регулировочных работ.
Параметры и характеристики изделий, входящих в линию.
Параметры и характеристики изделий, входящих в линию.
Значение параметра |
Пределы допускаемой относительной погрешности, % |
|
Тормозной силы на одном колесе, кН | 1-10 | ± 3 |
Силы, создаваемой на органе управления, Н |
300-1000 |
± 4 |
Массы каждого взвешивающего устройства, кг |
200-3000 |
± 3 |
Угла поворота рулевого колеса, град | 0-55 | ± 0,5 град |
Угла наклона светотеневой границы, угл. мин. | 0-140 | ± 15 угл. мин |
Силы света внешних световых приборов, кд | 1-100 000 | ± 15 |
Содержания углеводородов, млн1 | 0-3000 | ± 6 |
Содержания оксида углерода, об.д.% | 0 - 7,00 | ± 6 |
Содержания диоксида углерода, об.% | 0-16 | ± 6 |
Содержания кислорода, об.д.% | 0-21 | ± 6 |
Дымности, % | 0-99,9 | ± 2 |
Светопропускания стекол, % | 45-99 | ± 5 |

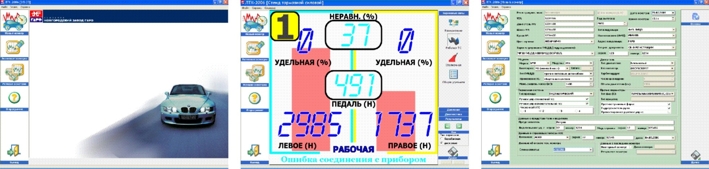

Принцип работы линии заключается в последовательном сборе и программной обработке результатов измерений и визуального контроля технического состояния АТС при помощи измерительных приборов и оборудования, входящих в линию. Результаты измерений и визуального контроля фиксируются в программе линии автоматически по радиоканалу, а также вручную (через клавиатуру ПК или с помощью мобильного поста) и выводятся на экран монитора или распечатываются на принтере в форме диагностической карты, сводки тормозного стенда и заключения о техническом состоянии АТС.
Технические данные на АТС выбираются из базы данных ПО ЛТК, имеющей средства для расширения. Регистрационные данные АТС вводятся вручную или автоматически из базы данных регистрации транспортных средств ГИБДД. Основу линий составляют тормозной стенд СТС-4-СП-11.
Контрольно-измерительное оборудование, входящее в комплект поставки линии, размещается на подготовленных для установки этого оборудования площадках и приборных стойках.
Выбор планировки размещения оборудования зависит от наличия или отсутствия смотровой канавы и подъемника в помещении, где будет расположена линия:
Технические данные на АТС выбираются из базы данных ПО ЛТК, имеющей средства для расширения. Регистрационные данные АТС вводятся вручную или автоматически из базы данных регистрации транспортных средств ГИБДД. Основу линий составляют тормозной стенд СТС-4-СП-11.
Контрольно-измерительное оборудование, входящее в комплект поставки линии, размещается на подготовленных для установки этого оборудования площадках и приборных стойках.
Выбор планировки размещения оборудования зависит от наличия или отсутствия смотровой канавы и подъемника в помещении, где будет расположена линия:
- без смотровой канавы и подъемника;
- с смотровой канавой;
- с подъемником П4.5-ПГ
Состав линии
1. | Стенд СТС-4-СП-11 - контроль тормозных систем АТС с нагрузкой на ось до 3 т. | 1 шт. |
2. | Прибор ОПК - проверка внешних световых приборов АТС | 1 шт. |
3. |
Газоанализатор АВГ-4-0.01 - контроль СО. СН, СО2, О2, λ, отработавших газов АТС, тахометр, контроль температуры масла в картере двигателя |
1 шт. |
4. |
Дымомер АВГ-1Д - контроль дымности дизельных двигателей, тахометр, контроль температуры масла в картере двигателя |
1 шт. |
5. | Прибор ИСС-1 - контроль светопропускания стекол | 1 шт. |
6. |
Люфтомер ИСЛ401МК - контроль угла поворота рулевого колеса до момента трогания управляемых колес автомобиля |
1 шт. |
7. |
Комплект беспроводной связи КБС-04 - обеспечивает беспроводную связь между приборами, входящими в ЛТК, и персональным компьютером |
1 шт. |
8. | Програмный продукт | 1 шт. |
9. |
Стойка приборная СП-3 |
1 шт. |
10. |
Стойка приборная СП-4 |
1 шт. |
11. | Секундомер СОС пр–2б-2- 000 | 1 шт. |
12. | Комплект эксплуатационных документов | 1 шт. |
13. | Манометр шинный | 1 шт. |
14. | Штангенциркуль | 1 шт. |
*в комплект поставки не входит комплект ПК и комплект инструментов для поверки тормозного стенда

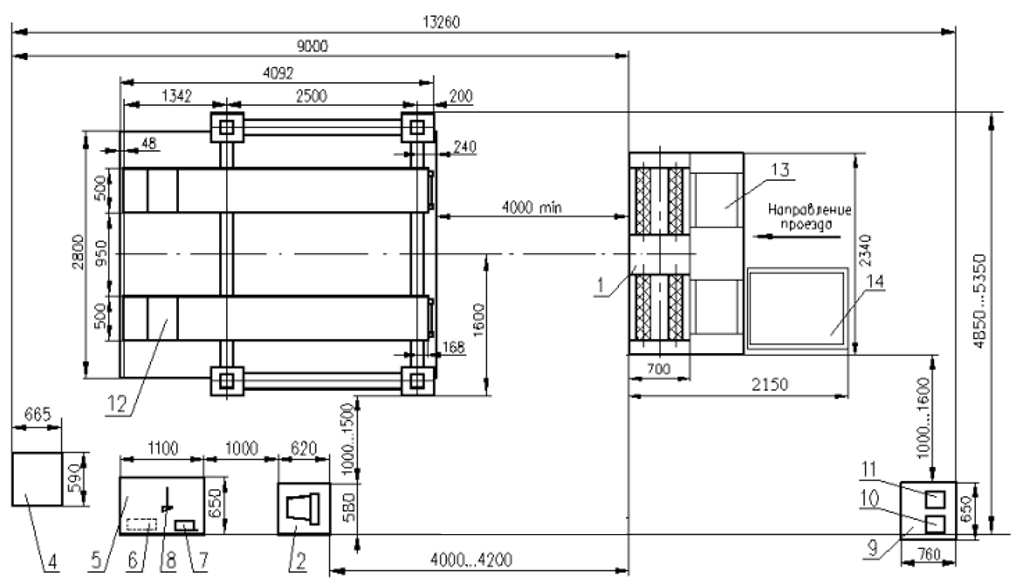

Планировка линии ЛТК-4Л-СП-11 с платформенным подъемником
1- устройство опорное СТС; 2 – стойка управления СТС; 4 – прибор проверки фар; 5 – стойка приборная СП-4; 6 – измеритель люфта; 7 – прибор проверки прозрачности стекол; 8 – штангенциркуль; 9 – стойка приборная СП-3; 10 – газоанализатор; 11 – измеритель дымности; 12 – подъемник.
Преимущества линии ЛТК-4Л-СП-11
- В состав ЛТК-4Л-СП-11 входит комплект беспроводной связи обеспечивающий беспроводную связь (BlueTooth) между приборами линии технического контроля и персональным компьютером ЛТК. Позволяет избежать неудобств при обращении с проводами и опасности их повреждения;
- Возможность дальнейшего расширения функций - включение в состав линии:
- системы видеорегистрации АТС;
- мобильного поста ЛТК (на базе персонального карманного компьютера);
- дооснащение любым количеством опций.
-
ЛТК-4Л-СП-11 диагностирует тормозные системы АТС всех типов (в том числе и АТС с полным приводом)
-
Многопостовая технология позволяет через компьютерную сеть организовать до четырёх компьютерных «постов диагностики» в составе одной ЛТК-4Л-СП-11, это обеспечит одновременную параллельную диагностику нескольких автомобилей на линии и высокую пропускную способность станции ГТО при большом потоке АТС.
Гарантийные обязательства
-
На всё оборудование предоставляется гарантия 12 месяцев с момента приёмки оборудования в эксплуатацию, но не более 14 месяцев со дня продажи.
-
Оборудование сертифицировано и внесено в государственный реестр средств измерений.
-
Техническая документация, прилагаемая к линиям, содержит полное описание по эксплуатации и обслуживанию линии.
Технические характеристики:
Характеристики проверяемых автомобилей: | |
максимальная нагрузка на ось, кг | 3.000 |
диаметр колес (по шине), мм | От 520 до 790 |
количество осей, не более | 10 |
Расстояние между внутренними/ наружными торцами роликов, мм | 800/2.200 |
Напряжение, В | 380 ±10% |
Установленная мощность электрооборудования, кВт, не более | 8 |
